Thiết bị hàn ảo | VRTEX® 360 | SINGLE USER

Thương hiệu: Lincoln USA
| |
Mã SP: K4601-1
0₫

Đặc điểm chính

  • Kìm hàn mô phỏng quá trình hàn hồ quang tay (SMAW) tự động thu ngắn chiều dài que hàn theo đúng tốc độ cháy cụt của điện cực.
  • Đồng bộ súng hàn MIG/MAG (GMAW/FCAW), mỏ hàn TIG (GTAW), kim loại đắp và bàn đạp gây hồ quang được thiết kế đúng như trong hàn thực tế.
  • Mô phỏng đầy đủ các vị trí hàn (hàn bằng, hàn ngang, hàn đứng và hàn trần), hàn ống 5G và 6G, với các nhóm vật liệu khác nhau (thép đen, thép trắng và nhôm).

Nguồn điện đầu vào

  • 115V/230V/1 pha/50Hz/60Hz

Quá trình hàn mô phỏng

SMAW, GTAW, GMAW, FCAW

Dạng đóng gói
Hotline hỗ trợ bán hàng 24/7: 0908895299
|
Số lượng

THỰC HÀNH ẢO - KẾT QUẢ THỰC

NÂNG CAO HIỆU QUẢ ĐÀO TẠO VÀ CHẤT LƯỢNG TAY NGHỀ HÀN BẰNG THIẾT BỊ HÀN ẢO VRTEX®


Hình ảnh sử dụng thiết bị hàn ảo VRTEX dùng kính hàn mô phỏng ảo


Thiết bị hàn ảo VRTEX của Lincoln Electric cung cấp một giải pháp tiên tiến, mạnh mẽ để giúp học viên hàn trau dồi kỹ năng tay nghề một cách nhanh chóng và tiết kiệm.

Đồ họa tinh tế vượt trội thể hiện một cách chân thực các quá trình vật lý diễn ra trong vũng hàn. Âm thanh và chuyển động đặc biệt chính xác đúng như những gì diễn ra trong quá trình hàn thật.

Với VRTEX, học viên được đưa vào các bối cảnh sản xuất thực tế, vượt ra ngoài cảm giác đơn điệu trong các cabin đào tạo bó hẹp với cách thức đào tạo truyền thống.


Lợi ích

  • Giảm chi phí đào tạo hàn.
  • Rút ngắn thời gian đào tạo.
  • Tăng tỷ lệ đạt chứng chỉ nghề hàn.
  • Môi trường đào tạo an toàn hơn (không kim loại, bắn tóe, khí và khói độc hại).
  • Đưa người học đến đúng môi trường được hướng nghiệp.

Đặc điểm vượt trội

  • Hình ảnh vũng hàn và âm thanh thể hiện như thật* giúp học viên cảm nhận, tương tác với quá trình hàn một cách trực quan sinh động và qua đó tự điều chỉnh được thao tác và kỹ năng nghề.
  • Mô phỏng hiện tượng bắn tóe kim loại lỏng, lớp xỉ hàn hình thành, quá trình nguội và làm sạch sau khi hàn.
  • Thể hiện hình ảnh khuyết tật hàn* khi mà học viên chưa thực hiện đúng kỹ thuật hàn.
  • Mô phỏng kết quả thử uốn (bend test) trên đúng mẫu hàn mà học viên thực hiện và đưa ra nguyên nhân cũng như biện pháp khắc phục.
  • Mô phỏng lại tàn bộ quá trình thực hiện mối hàn hoàn thiện.
  • Kiểm tra và xác nhận việc thiết lập bộ thông số hàn (WPS) có phù hợp hay không. (Học viện phải biết lựa chọn đúng loại khí bảo vệ, lưu lượng, loại quá trình hàn, dòng điện/điện áp hàn, tốc độ cấp dây và tốc độ hàn - tốc độ di chuyển của hồ quang/dạng dao động,...)
  • Giám sát và đánh giá sự thay đổi các thông số kỹ năng hàn như góc ngiêng điện cực, góc di chuyển điện cực, tốc độ hàn, khoảng cách và vị trí mỏ hàn,...
  • Thông tin phản hổi về quá trình hàn có độ chính xác và tin cậy hơn so với phương pháp đào tạo truyền thống.
  • Cho phép người hướng dẫn (giáo viên hàn) xem lại toàn bộ quá trình hàn của học viên để phát hiện ra kỹ năng nào chưa đạt và đưa ra hướng dẫn rèn luyện.
  • Phần mềm đào tạo được thiết kế theo chương trình đào tạo chuẩn mực và có thể in ấn phát cho từng học viên.

*mô phỏng theo các thiết bị hàn thật của Lincoln

Tại sao là chọn VRTEX® ?
Hình thành sự tự tin, giảm sai lầm và đào tạo theo nhiều tình huống và định hướng nghề nghiệp. Ngoài việc tiết kiệm chi phí vật liệu, VRTEX® còn tạo ra một môi trường đào tạo an toàn hơn.
Cho phép thực hành hàn lặp đi lặp lại mà không tốn thời gian cho việc chuẩn bị vật tư, phôi mẫu  hay xử lý phế liệu.

Phân tích hiệu quả chi phí đào tạo thợ hàn bằng VRTEX


Quá trình/phương pháp hàn/Vật liệu được áp dụng với VRTEX


Các quá trình hàn được mô phỏng bằng VRTEX

Learn and Improve Welding Skills With
A More Realistic and Valuable Welding Training Experience:

Life-like Welding Environment:
• Realistic puddle and actual welding sound helps welders learn to respond and adjust welding technique.
• Simulates sparks, slag, grinding and weld cooling.
• Welding discontinuities appear when improper welding technique is used.
• Virtual bend test provides results instantly and reveals what causes a weld to pass or fail.

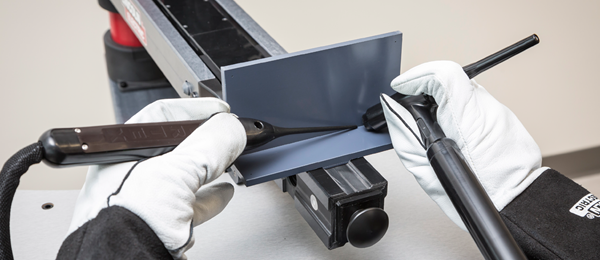

VRTEX - Hàn TIG và thử uốn

Reinforcement for Students:
• Demos of successful welds
• Replicates proper machine set-up using a Welding Procedure Specification. Students must select gas type, process, gas flow, amperage/voltage and wirefeed speed.
• Tracks and scores key weld parameters including work angle, travel angle, travel speed, distance and position.

VRTEX - điều chỉnh Lưu lượng khí bảo vệ và kết quả ảnh hưởng

Support for Welding Instructors:
• Encourages more consistent feedback than traditional training.
• Replay mode (in multiple views) helps instructors and welders identify what went wrong or well.
• Intuitive software program designed to bridge welding curriculum with hands-on training
• Instructors can view and rotate coupon during welding to check for proper angles.

VRTEX - Weldometer và mô phỏng 3D quá trình hàn

Hàn TIG


Bảng tính năng tương ứng với từng Model VRTEX®

1. Quá trình hàn/dạng dịch chuyển kim loại

VRTEX - Process-Transfers

2. Vị trí hàn

Vị trí hàn mô phỏng bằng VRTEX

3. Kỹ thuật hàn

Kỹ thuật thực hiện hàn bằng VRTEX

4. Môi trường hàn giả lập

Môi trường giả lập

5. Ngôn ngữ / giao diện

Ngôn ngữ VRTEX

6. Tính năng sử dụng

Đặc điểm VRTEX

VRTEX GỒM CÓ CÁC MODEL SAU ĐÂY:



Model VRTEX® 360 and 360+ (NEW!)

INPUT POWER
  • 115/230/1/50/60
INPUT CURRENT
  • 4A at 115, 2A at 230
NET WEIGHT300.00 (136.08 kg)

DIMENSIONS:
  • Machine: 34.4H x 19.8W x 38.4D in. (874H x 503W x 975D mm)
  • Stand: 78.5H x 36W x 46.38D in. (1993.9H x 914.4W x 1178.1D mm)
  • Crate: 48H x 48W x 48D in.
  • (1219.2H x 1219.2W x 1219.2D mm)
PACKAGED WEIGHT:
  • Crate - machine and stand
  • 500 lbs (226.8 kg)

VRTEX 360 (Single user and dual user)

Phương pháp hàn:

  • GMAW dịch chuyển ngắn mạch, phun tia và xung (Short Arc, Axial Spray and Pulse)
  • FCAW khí bảo vệ hoặc tự sinh khí bảo vệ (Gas Shield and Self Shield)
  • SMAW E6010, E6013 và E7018
  • GTAW (có hoặc không có kim loại bù) – NEW!

Vị trí hàn: 2F, 3F, 4F, 5F (chỉ với ống hàn lên tấm), 1G, 2G, 3G, 4G, 5G, 6G

Mẫu liên kết hàn: nối tấm, chồng tấm, liên kết T, giáp mối tấm 9.5mm (3/8 in), nối ống đường kính 2 inch (50mm), nối ống 6 inch Sch 40 (150mm) và ống lên tấm.

Mô phỏng thử uốn (Bend Test)

Vật liệu:

  • Thép (Mild Steel)
  • Nhôm, (Aluminum)
  • Thép không gỉ (Stainless Steel)

Lưu ý: Không thể nâng cấp từ VRTEX 360 lên VRTEX 360+ và do đó chỉ có thể lựa chọn một trong hai loại. VRTEX 360+ có hai trạm thao tác hàn với đầy đủ mẫu cũng như đầu mỏ hàn tương tự như ở model VRTEX 360 và có thể thực hiện cùng lúc hai quá trình hàn khác nhau.

===================================================

The VRTEX® Transport and Transport+


VRTEX Transport (Single user and dual user)

Phương pháp hàn:

  • GMAW dịch chuyển ngắn mạch, phun tia và xung (Short Arc, Axial Spray and Pulse)
  • FCAW khí bảo vệ hoặc tự sinh khí bảo vệ (Gas Shield and Self Shield)
  • SMAW E6010, E6013 và E7018
  • GTAW (có hoặc không có kim loại bù) – NEW!

Vị trí hàn: 2F, 3F, 1G, 2G, 3G

Mẫu liên kết hàn: tấm, tấm chồng tấm, liên kết T, tấm giáp mối 3/8 in (9.5mm),

Bend Test: mô phỏng thử uốn.

Vật liệu:

  • Thép (Mild Steel)
  • Nhôm, (Aluminum)
  • Thép không gỉ (Stainless Steel)

===================================================


The VRTEX® Engage

Model gọn nhẹ, linh hoạt.

VRTEX - Engage

Đặc điểm:

  • Dùng cho việc giảng dạy lý thuyết (an toàn, lựa chọn máy hàn/quá trình hàn, quy trình hàn WPS, tính toán,...)
  • Các quá trình/phương pháp hàn mô phỏng: SMAW, GMAW, và FCAW-S
